  ESP32  published　on 2024/Aug/16
ESP32を用いて無線スイッチを作成
WiFi UDP通信を適用
リレーでAC100Vを制御
スイッチの切り忘れ防止のため、ボタンスイッチに切り替えタイマー動作のペアーを作成

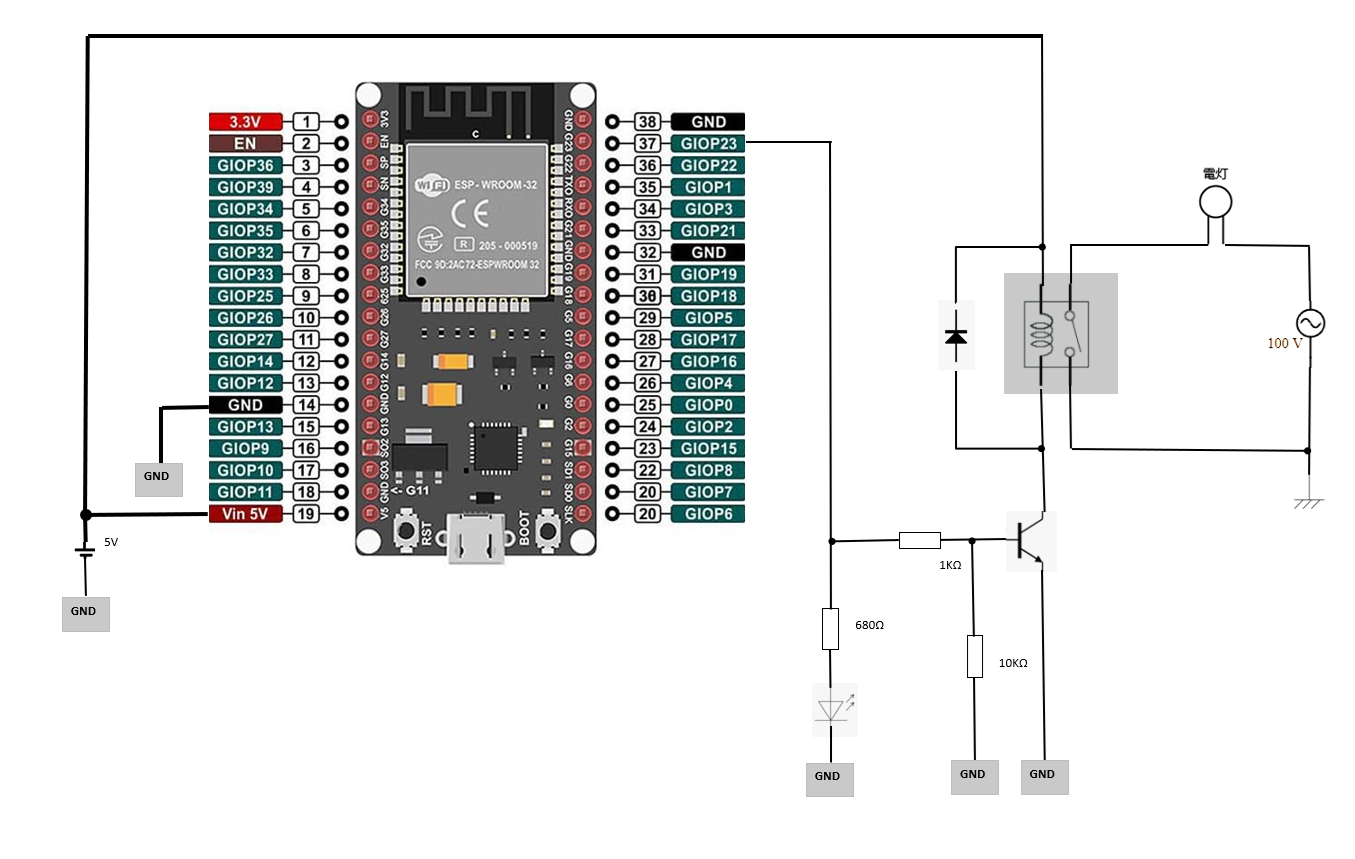

受信器（親機）の回路図

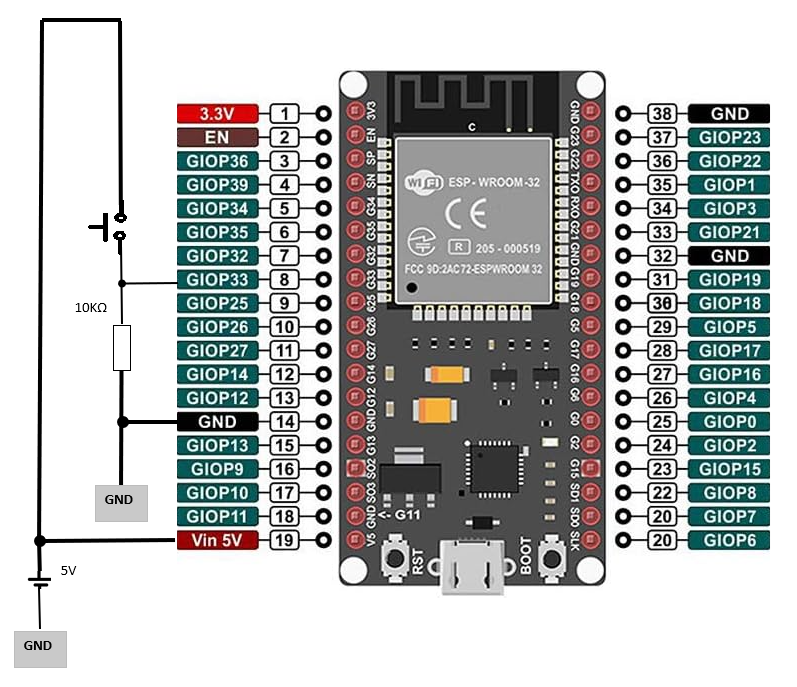

送信器（子機）の回路図


  ＩＤＥ　ｃｏｄｅ
//skech_aug16a　受信器側コード
#include <WiFi.h>
#include <WiFiUdp.h>

const char ssid[] = "WS202"; // SSID
const char password[] = "0123456789"; // password
const int localPort = 10000; // ポート番号
const IPAddress ip(192, 168, 10, 202); // ServerのIPアドレス
const IPAddress gateway(192, 168, 10, 202); // gatewayのIPアドレス
const IPAddress subnet(255, 255, 255, 0); // サブネットマスク
WiFiUDP udp;
static int cnt = 0;



void setup() {
　　Serial.begin(115200);

　　WiFi.softAP(ssid, password);
　　delay(100);
　　WiFi.softAPConfig(ip, gateway, subnet);

　　Serial.println("Starting UDP");
　　udp.begin(localPort);

　　pinMode(23, OUTPUT);

}



void loop() {
　if(udp.parsePacket()){
　　　cnt = 0;
　　　char i = udp.read();
　　　if (i == 'L') {
　　　　　digitalWrite(23, LOW);
　　　}
　　　if (i == 'H') {
　　　　　digitalWrite(23, HIGH);
　　　}
　}

　cnt++;
　Serial.println(cnt,DEC);

　if ( cnt > 900){ 　　　　　　　//900:15min
　　　digitalWrite(23, LOW);
　}
　　　delay(1000);
　}
//---------------------------------------------
//skech_aug16b　送信器側コード
#include <WiFi.h>
#include <WiFiUdp.h>

const char ssid[] = "WS202"; // SSID
const char password[] = "0123456789"; // password

static WiFiUDP wifiUdp;
static const char *kRemoteIpadr = "192.168.10.202";
static const int kRmoteUdpPort = 10000;
static const int kLocalPort = 5000;
bool WiFi_FLG;
static int cnt = 0;



void setup() {
　　int i;

　　Serial.begin(115200);
　　WiFi_FLG = true;
　　i = 0;
　　WiFi.begin(ssid, password);
　　while ( WiFi.status() != WL_CONNECTED) {
　　i++;
　　if ( i > 30 ) {
　　　　WiFi_FLG = false;
　　　　break;
　　}
　　delay(500);
　　}
　　if ( WiFi_FLG == true ) wifiUdp.begin(kLocalPort);


　　pinMode(23, OUTPUT);
　　pinMode(33, INPUT);

　　while(digitalRead(33)==0); //プッシュスイッチのスタート待ち

}



void loop(){
　cnt++;
　Serial.println(cnt,DEC);
　if (cnt > 900){ //900:15min
　　digitalWrite(23,LOW);
　　delay(20);
　　while(digitalRead(33)==0); //再スタート
　　Serial.println("***");
　　cnt = 0;
　} else{
　　　digitalWrite(23,HIGH);
　　　if ( WiFi_FLG == true ) {
　　　　　wifiUdp.beginPacket(kRemoteIpadr, kRmoteUdpPort);
　　　　　if (digitalRead(33) == HIGH) {
　　　　　wifiUdp.print("H");
　　　　　wifiUdp.endPacket();
　　　　　}
　　　　　delay(20);
　　　}
　　　delay(500);

　　　digitalWrite(23,LOW);
　　　delay(500);

　}
}
