Tweilite published on 2024/May/09 | |

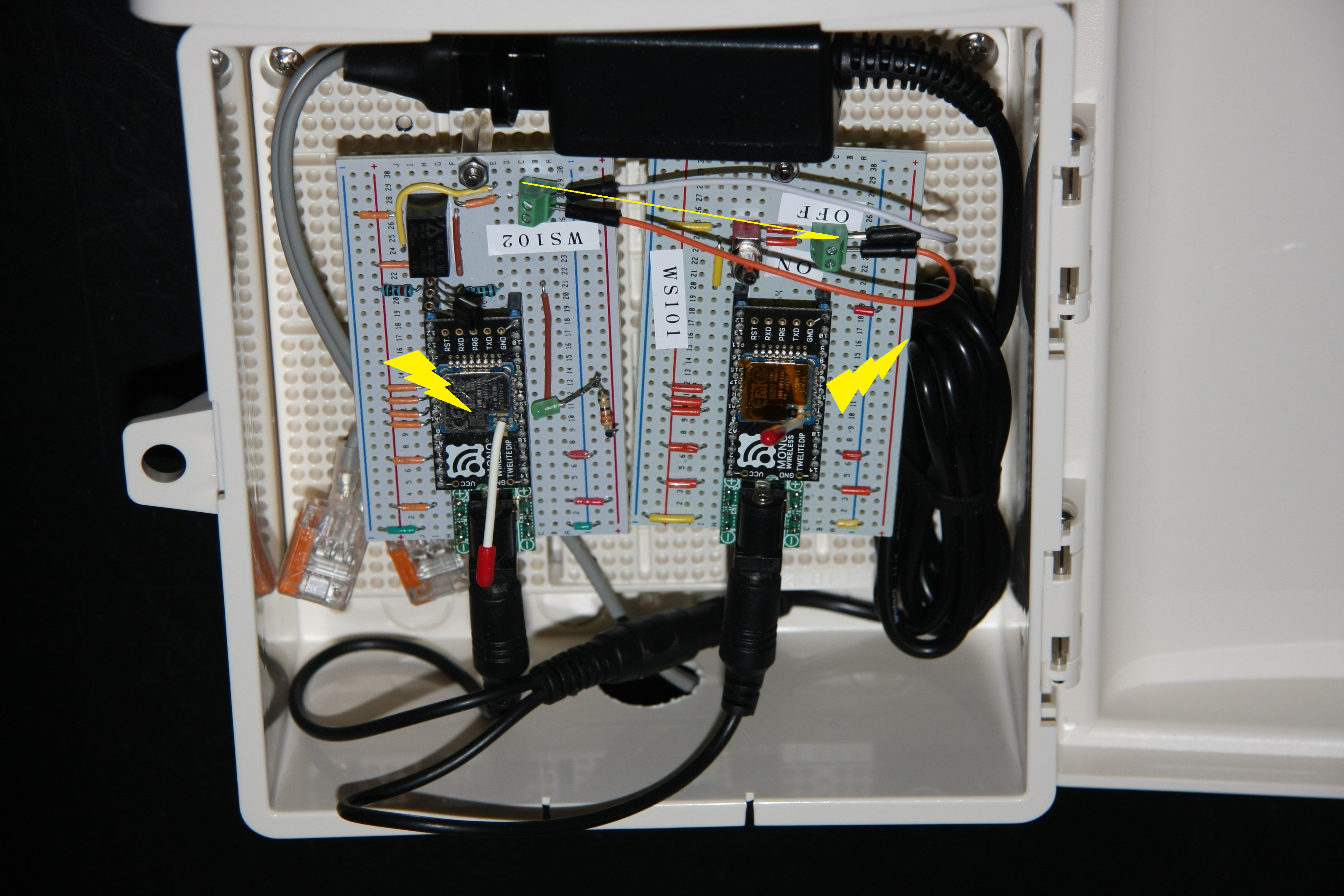

Tweliteを用いて無線スイッチを作成 リレーでAC100Vを制御 IDを変更することにより、グループ同士で別々にON/OFF動作することを確認 |
|

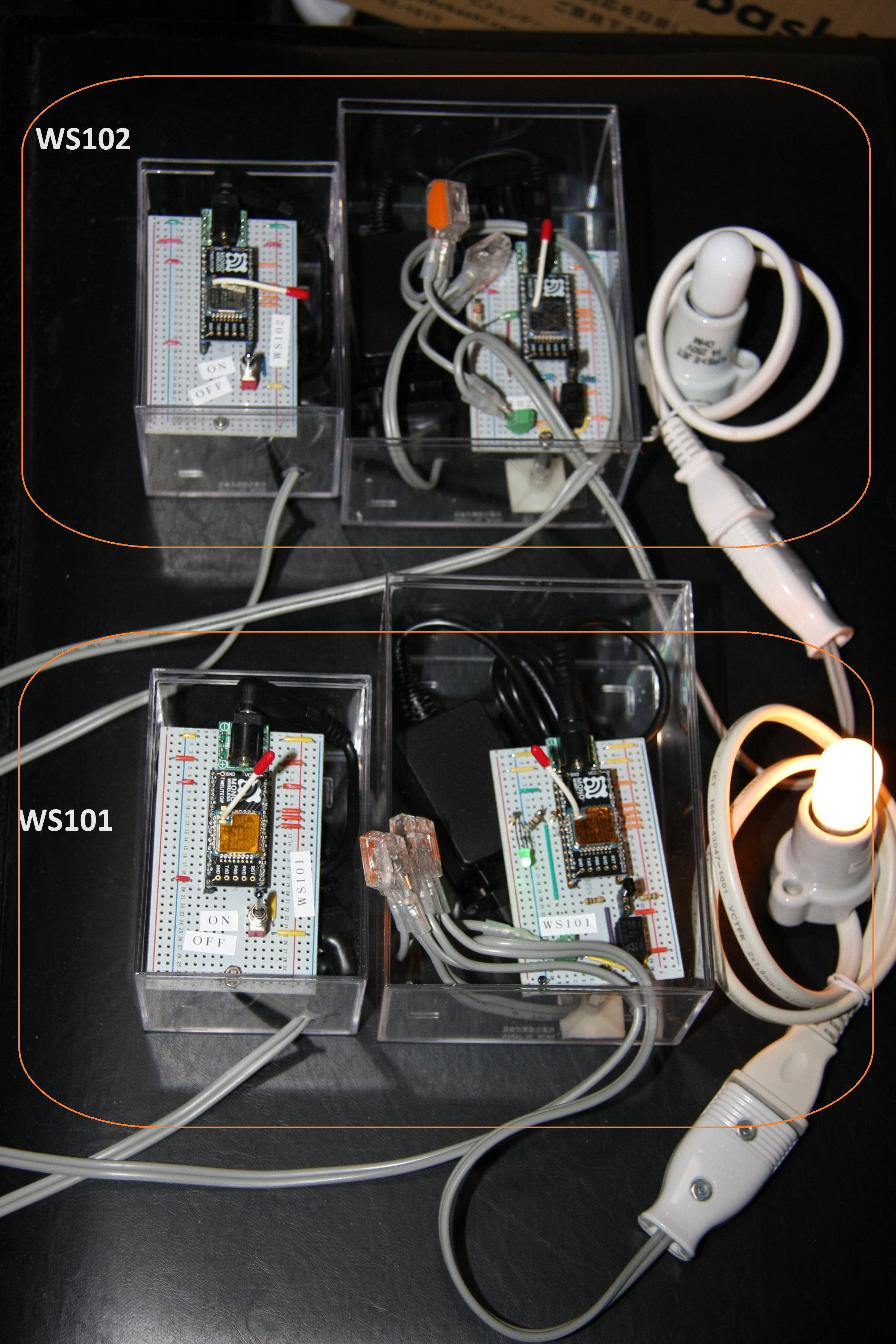

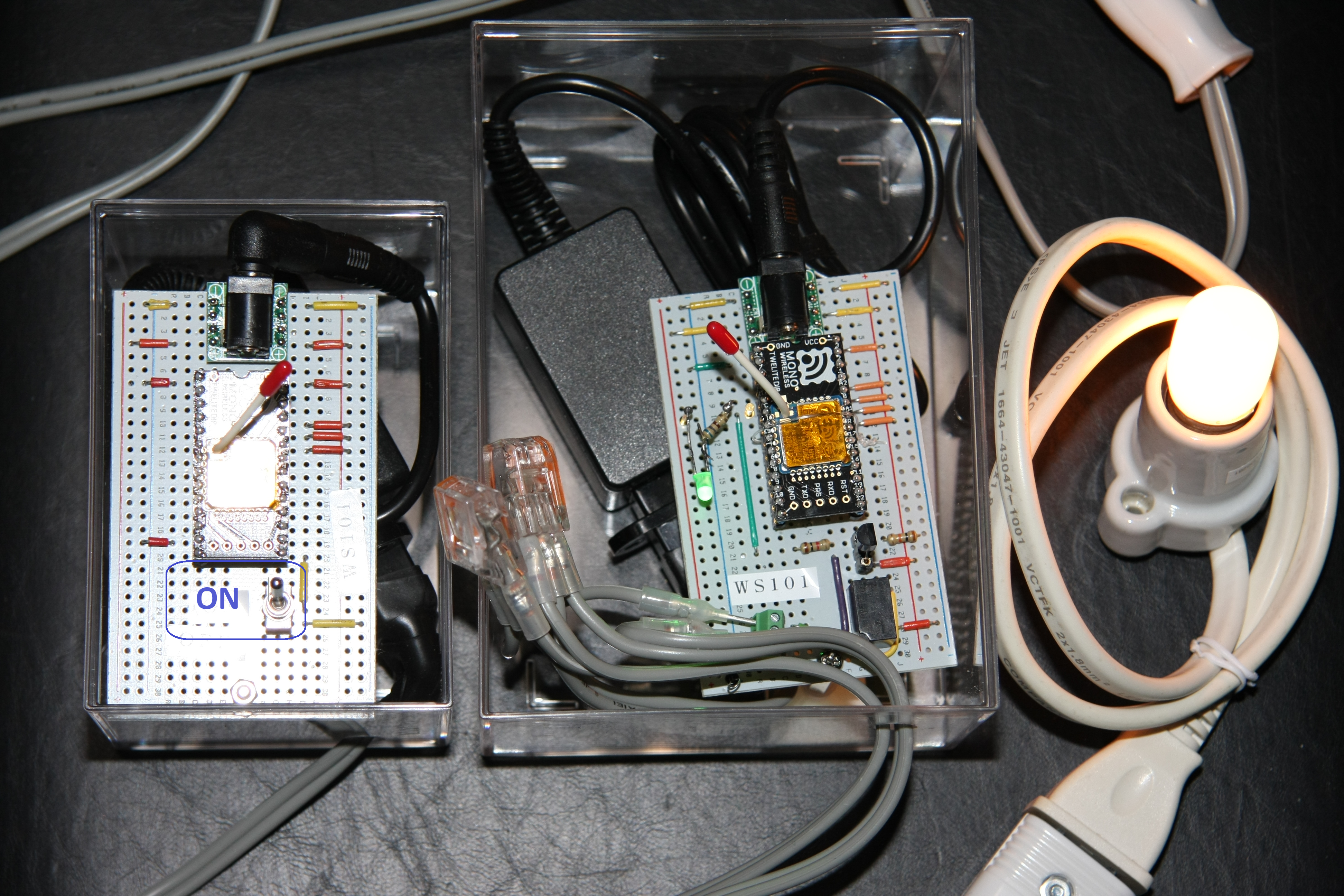

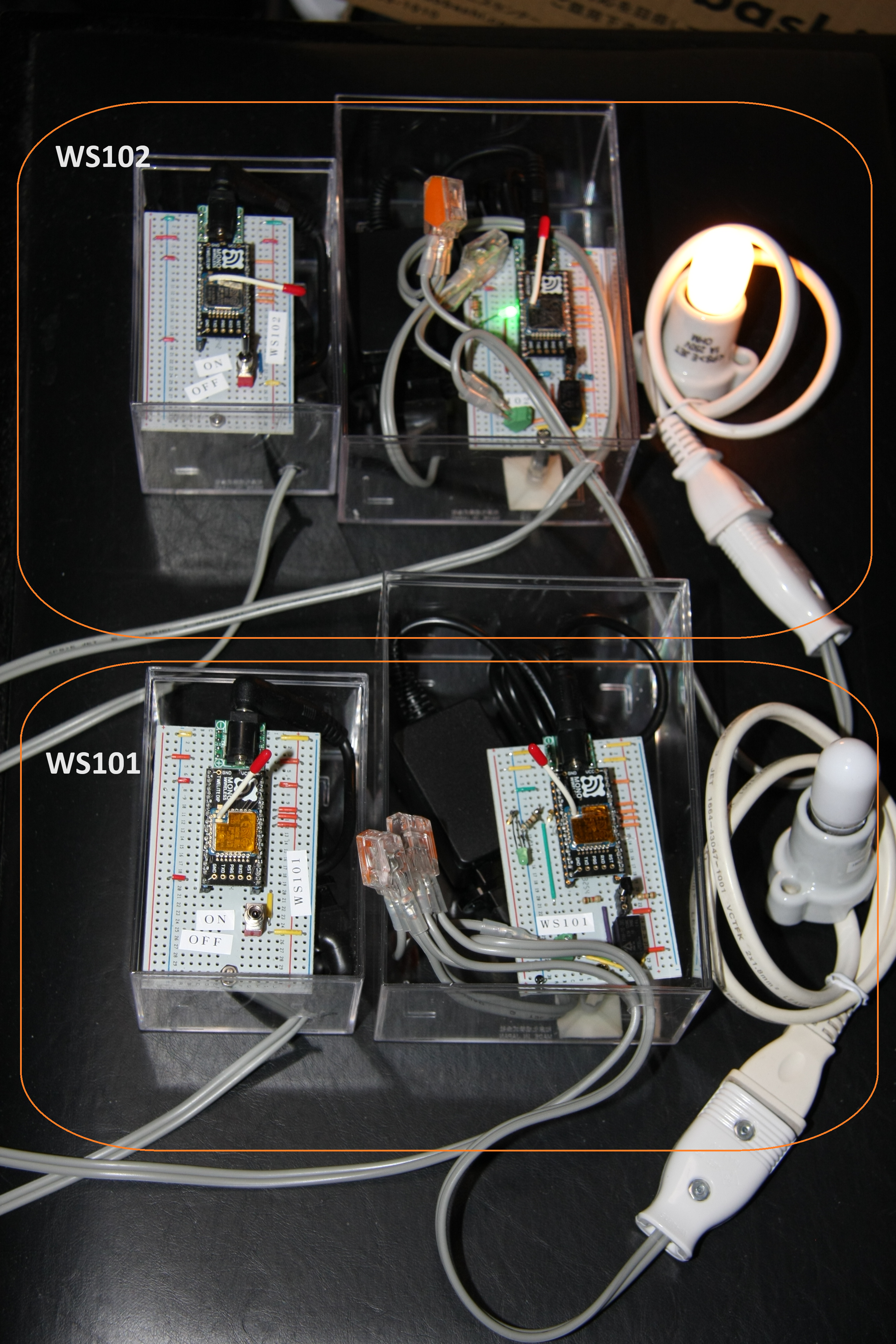

グループWS101の送信器をON グループWS101の受信器のランプがON |
グループWS102の送信器をON グループWS102の受信器のランプがON |

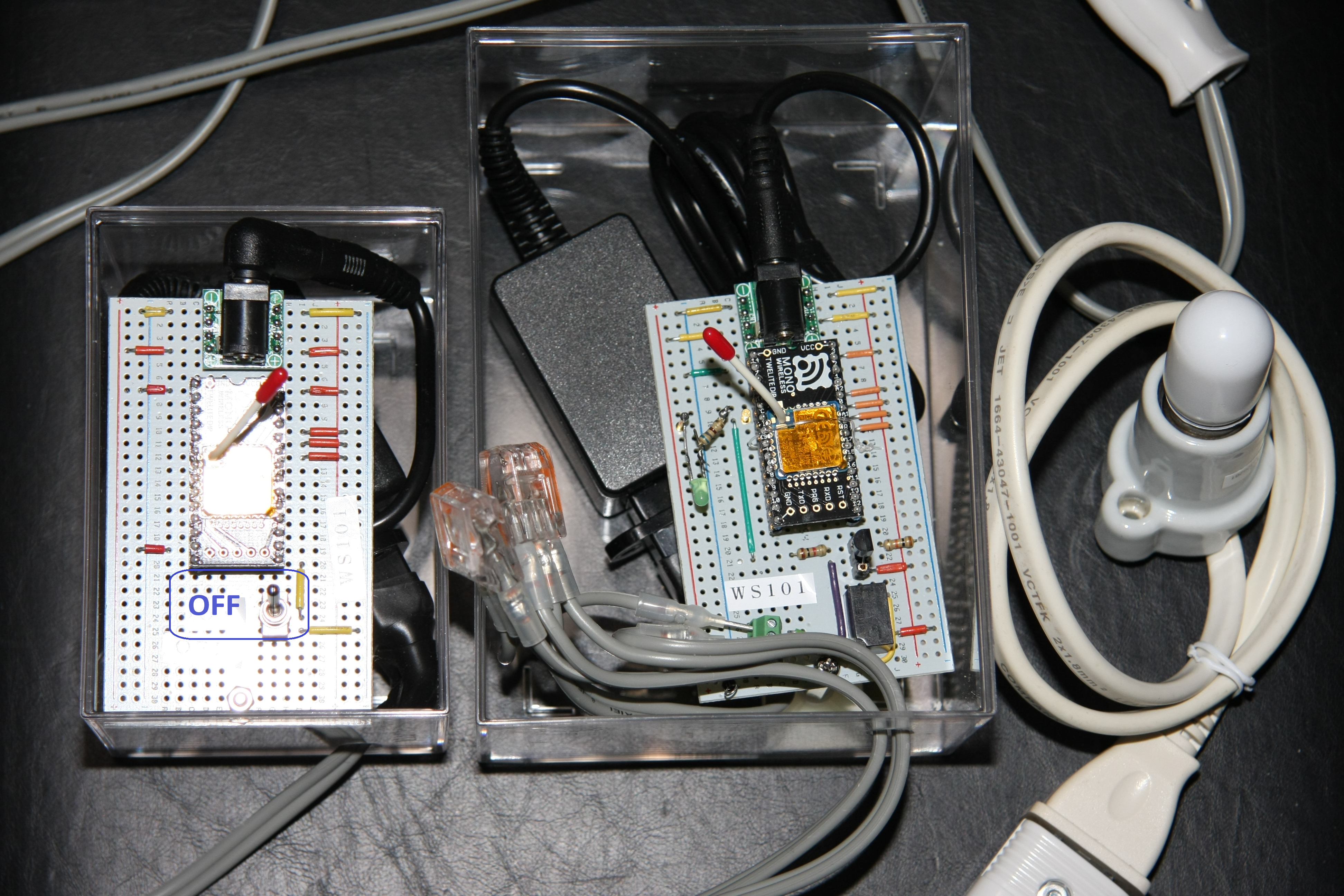

送信器側のスイッチをON | 送信器側のスイッチをOFF |

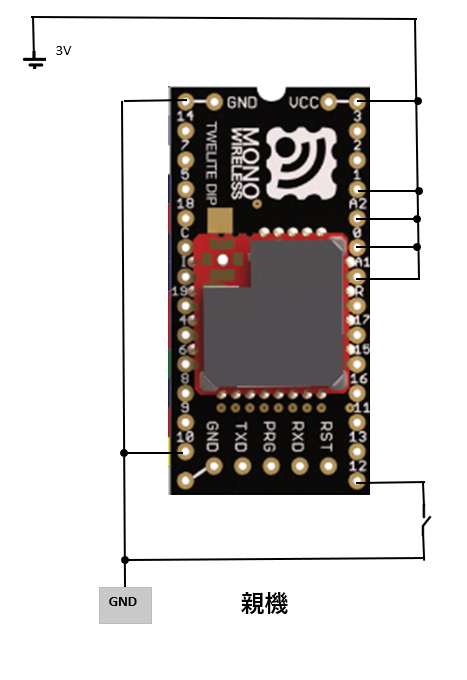

送信器(親機)の回路図 |
|
|
|

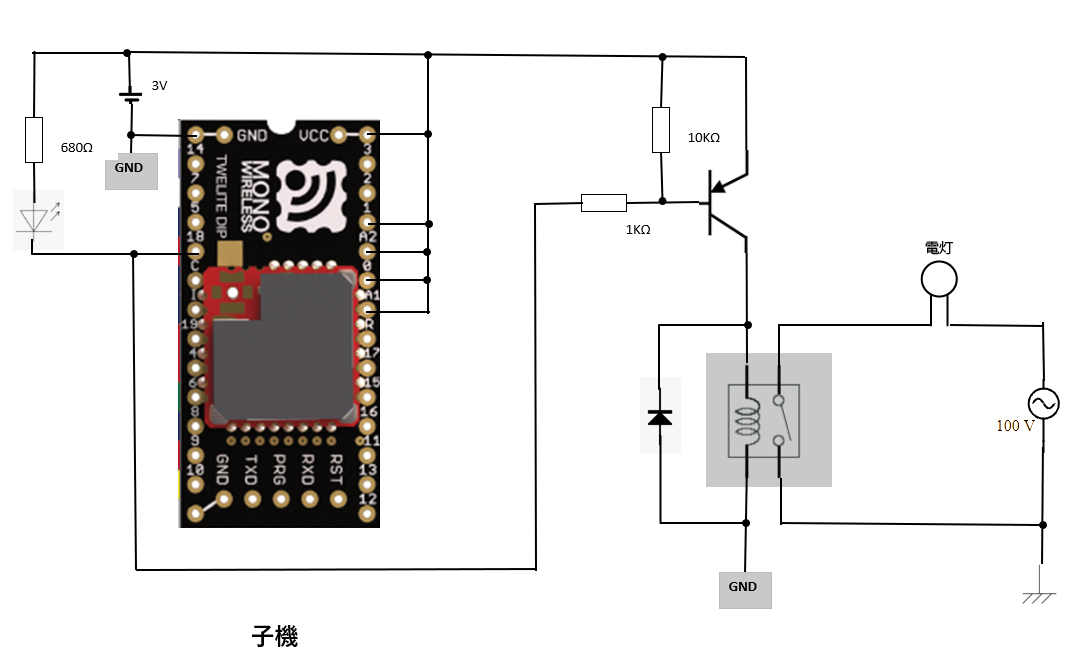

受信器(子機)の回路図 |
|
IDの変更 | |

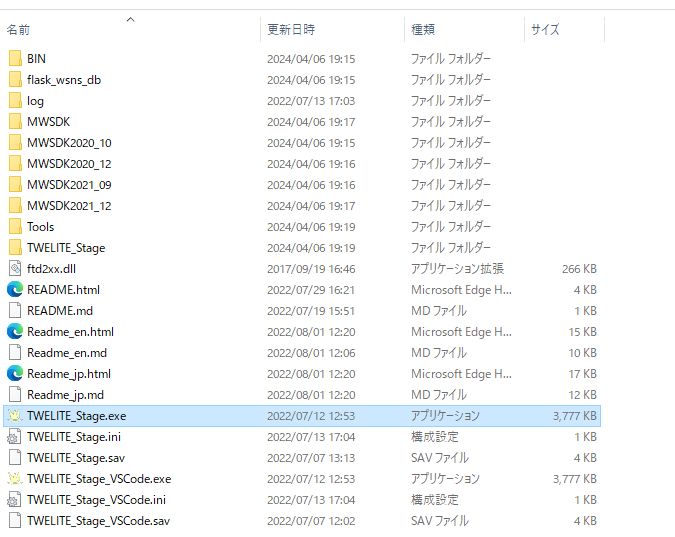

TWEILTE_Stage.exeを実行 |
|

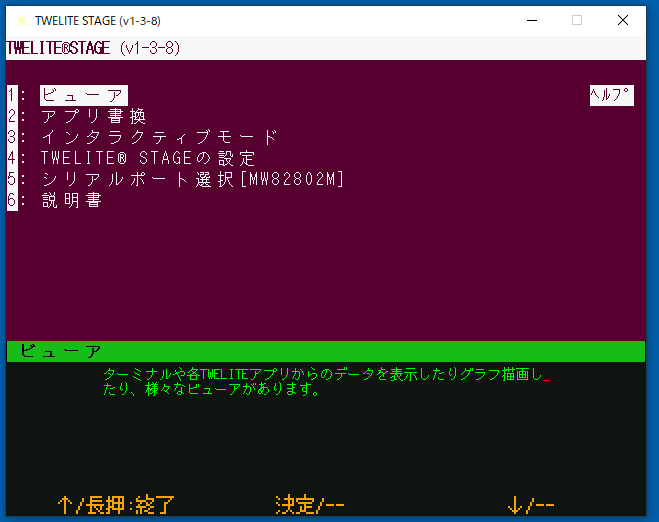

インタラクティブモードを選択 |
|

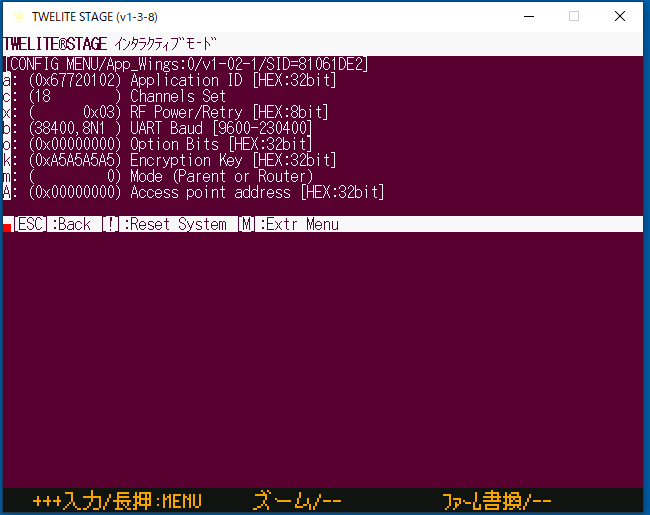

Application IDを変更 |
|

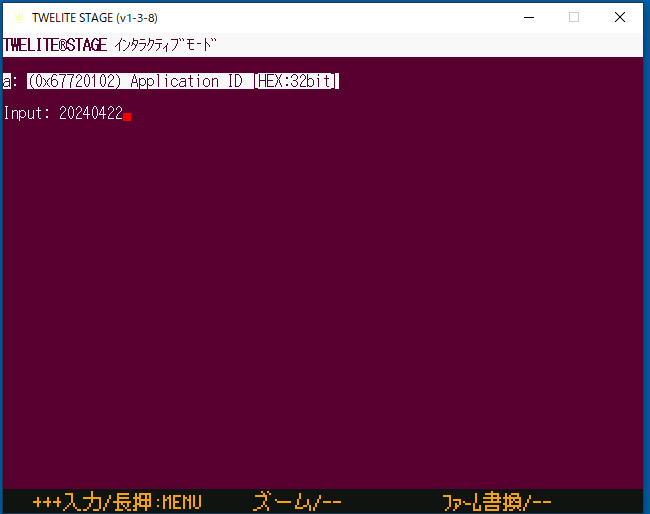

Application IDの値を入力 |
|

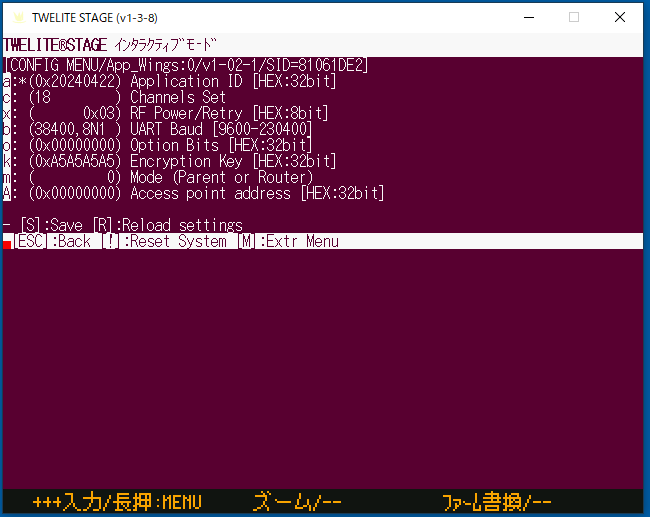

Application IDが変更されたのち、Saveする |
|
|
|

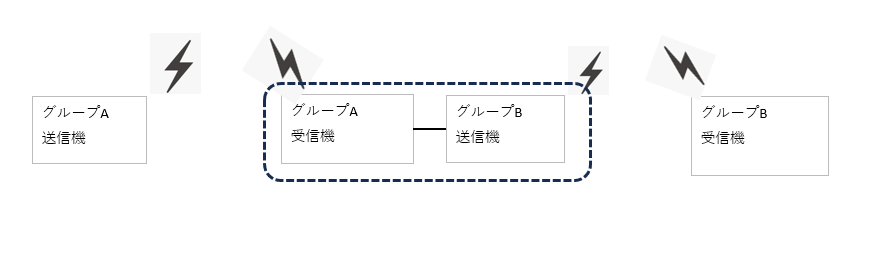

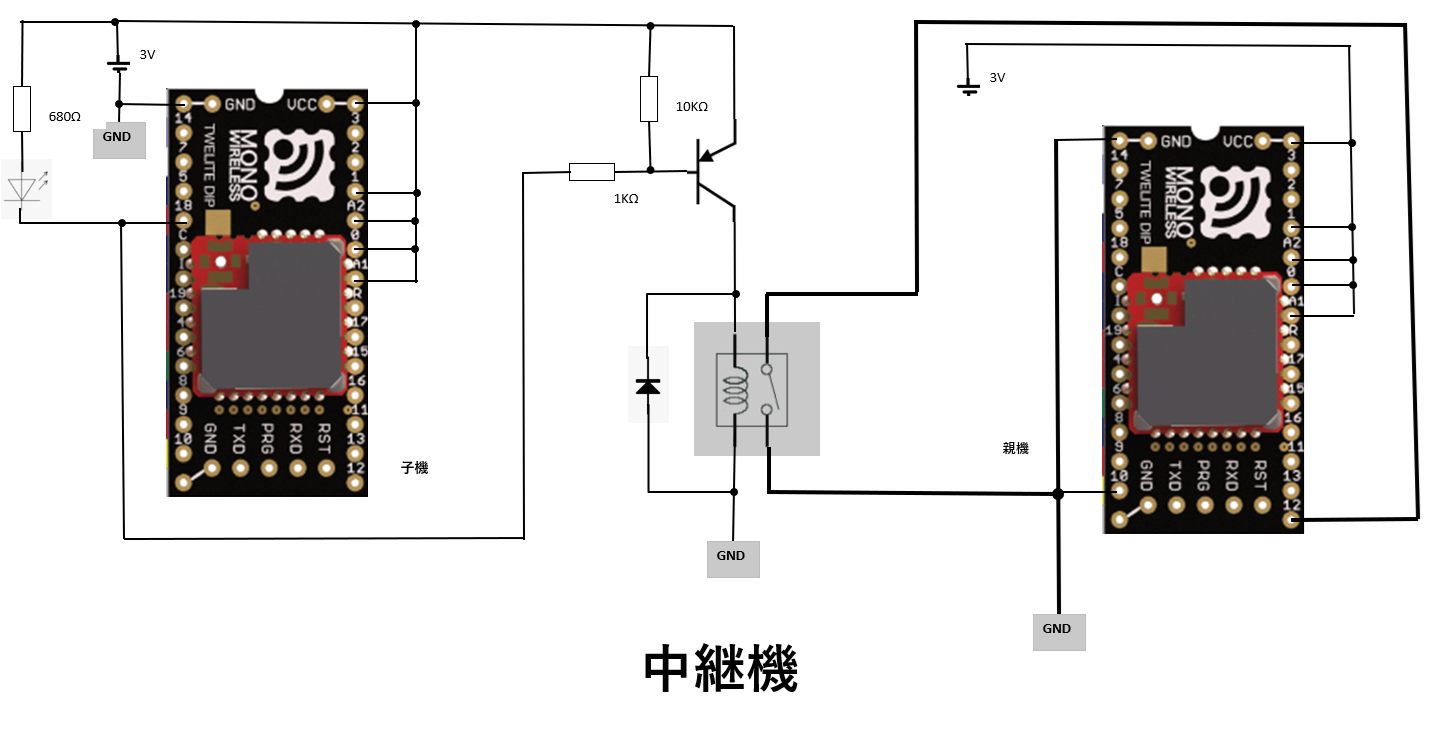

中継器としての応用 | |
グループAの 受信器(子機)のリレー出力をグループBの送信器(親機)のスイッチ入力に接続 | |
