スチーム式加湿器の給水法  published　on 2023/Mar/16

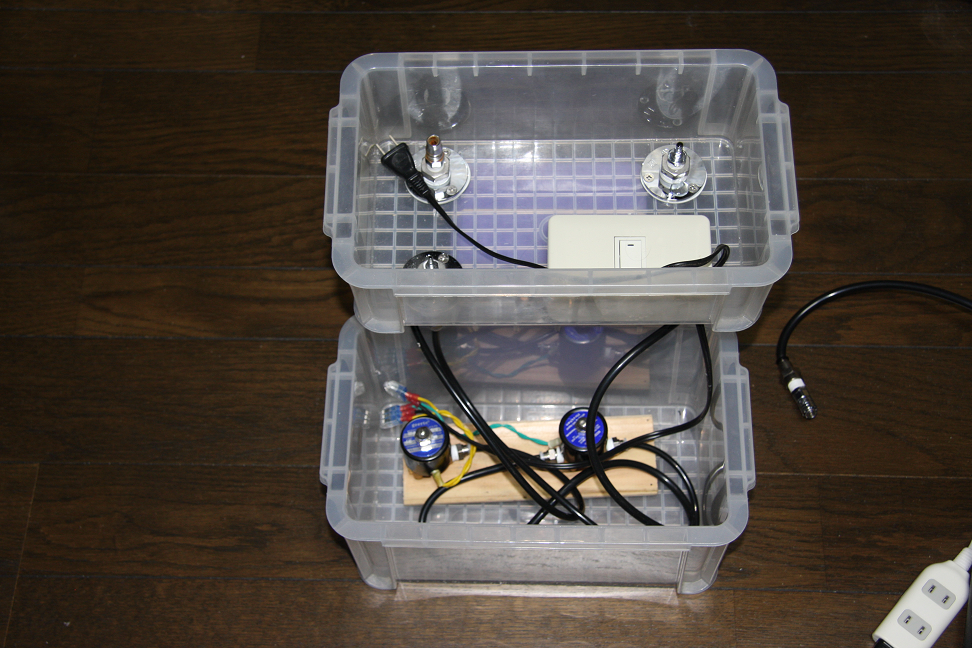

電磁弁ユニットの改良
ホース、カプラ、ホースと、本体より接続部の方が目立つようになってしまいました。
機能的にも、見た目にも問題となり、カプラを固定するようにしました。

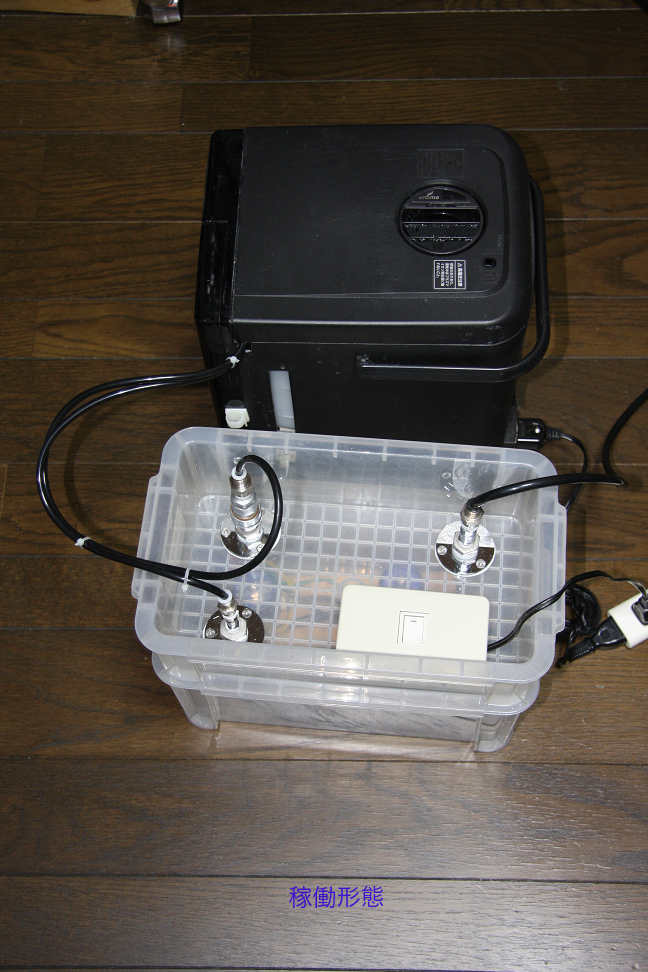

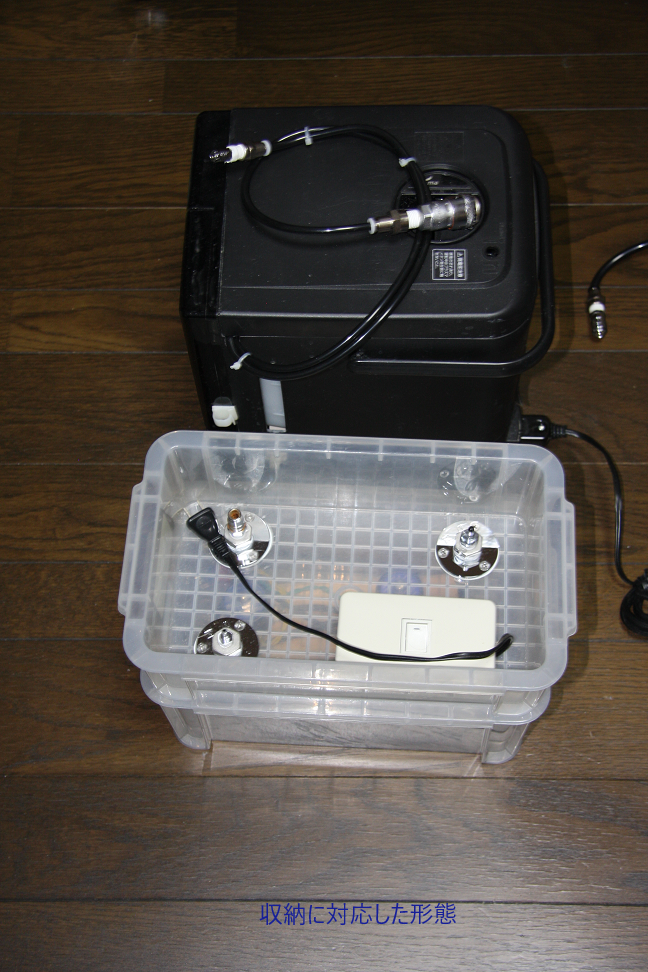

改善後の結果で、カプラを接続している時と、カプラを分離している時を示します。

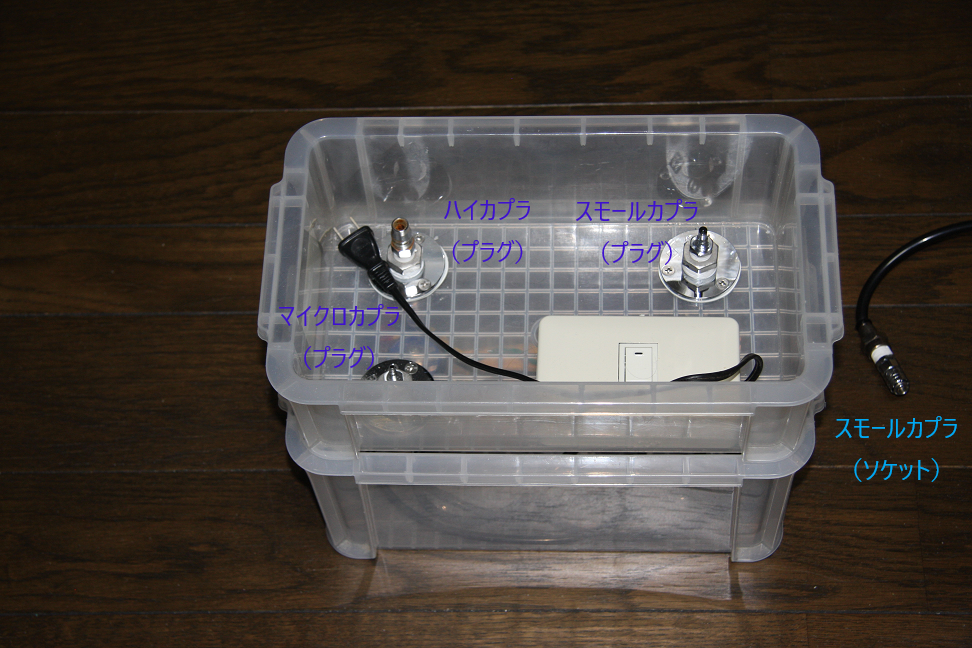

スモールカプラ（ソケット）は、水道側から。
スモールカプラ（プラグ）は、水道側に。
マイクロカプラ（プラグ）は、ポリタンク給水部へ。
ハイカプラ（プラグ）は、ポリタンクガス抜き部へ。
それぞれ接続径が、異なるので接続間違えを避けることができる。
カプラのソケットは、STOP機能が備わっており、メクラキャップなど用意することはなかった。

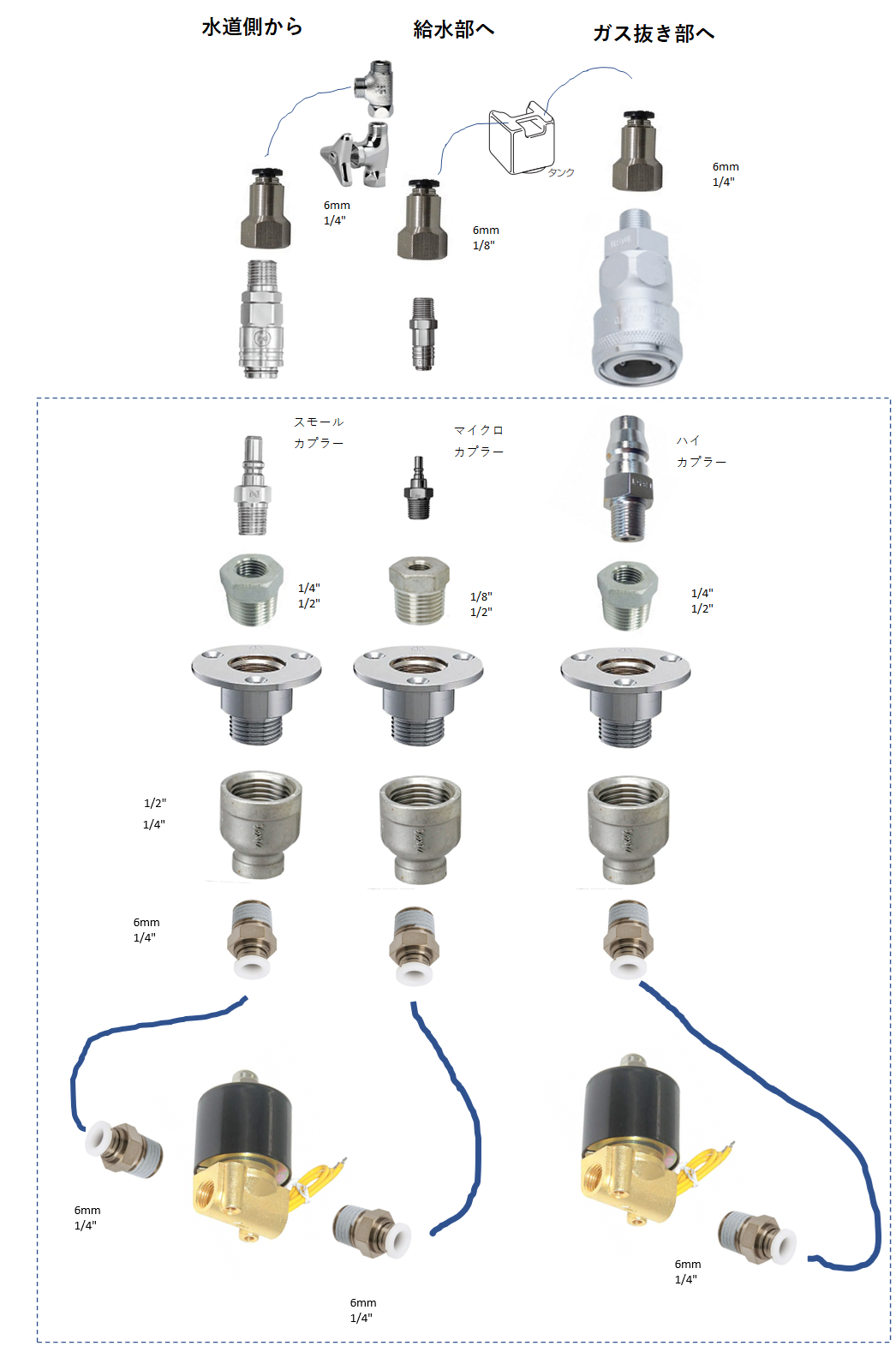

部品構成図
