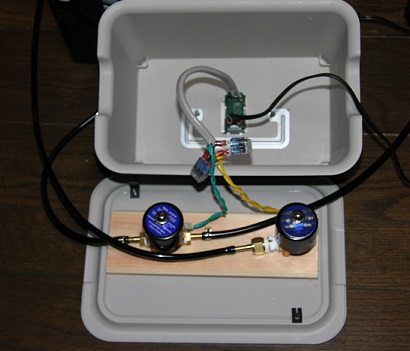

スイッチ付近をクリックすると、ボックスの中身が見えます。
最終形態
いままでは、ポリタンクを外し、洗面所の水道まで移動。
給水キャップをはずし、水を注入。
キャップを閉めて、加湿器にセット。

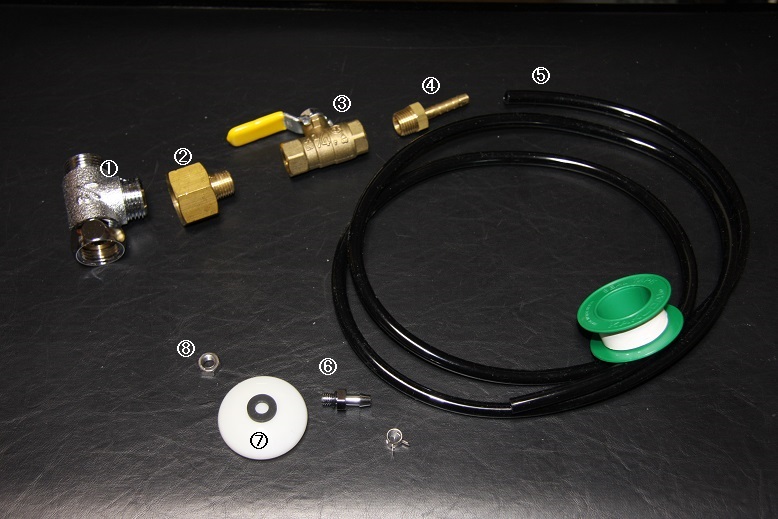

| 給水の経路 ① 給水管継ぎ手（分岐） ② 異径継ぎ手 １／２”テーパ雌ネジ → １／４”テーパ雄ネジ ③ １／４”バルブ ④ ホースニップル １／４”テーパ雄ネジ → ３ｍｍ／６ｍｍタケノコ ⑤ マカロニホース内径４ｍｍ、外径６ｍｍ １０ｍｘ２ 洗面所より、天井を通って、寝室へ ⑥ ミニ取出し タケノコ→Ｍ６雄ネジ ⑦ ゴム丸ワッシャー外径１３ｍｍ内径６ｍｍ ⑧ Ｍ６ナット ポリタンク壁を⑥と⑧で挟む。ゴム丸ワッシャーを間にかます。 ①、②、④ 雄ネジには、シールテープを、巻く。 |

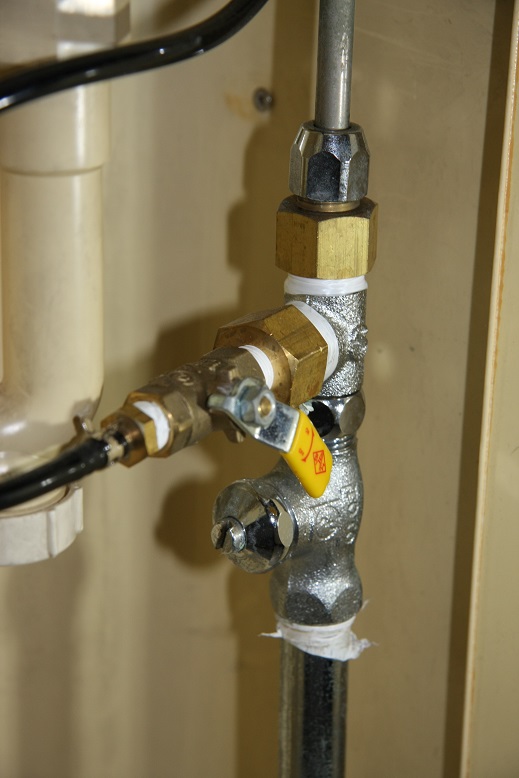

洗面所の水道より、分岐継ぎ手、バルブを介してマカロニホースに接続している。
マカロニホースは、ミニ取り出しのタケノコ部にさしこむ。

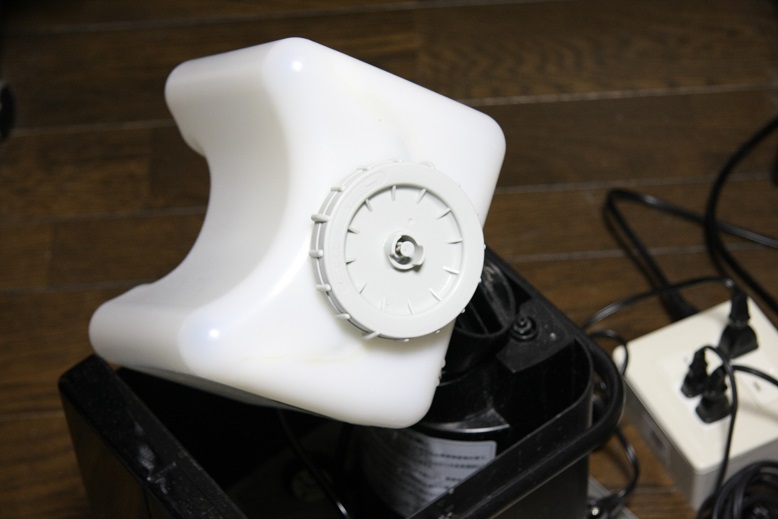

ポリタンクに６ｍｍΦの穴を開け、ミニ取り出しの雄ネジをとうし、Ｍ６ナットで締め付けている。
ネジ部には、ゴム丸ワッシャーを付加している。
給水部もガス抜き部も同じように加工している。
加湿器にセットされた状態では、ガス抜き部はもちろん給水部から、水がもれることはない。
しかしタンクに僅かなすきまがあると、タンクキャップ給水部よりタンクの水がにじみでてしまう。
加湿器本体のそばで、バルブを設け制御していましたが、
わずらわしいので、電磁弁を使うことにしました。

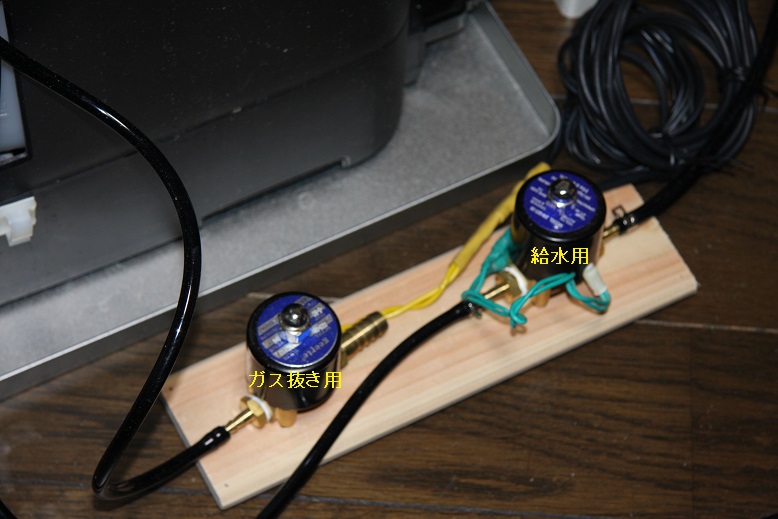

給水用電磁弁：ＡＣ１１０Ｖ，１／４”テーパ雌ネジ ＋ ④ｘ２
ガス抜き用にも電磁弁を追加している。
ガス抜き用電磁弁：ＡＣ１１０Ｖ，１／４”テーパ雌ネジ ＋ ④
給水、ガス抜き作業は、厳密に同時に動作される必要はないが、
両方の電磁弁に、電源が投入できるようにした。
右ソケットは、加湿器本体用。
水がなくなってエラーで停止していることがほとんどです。

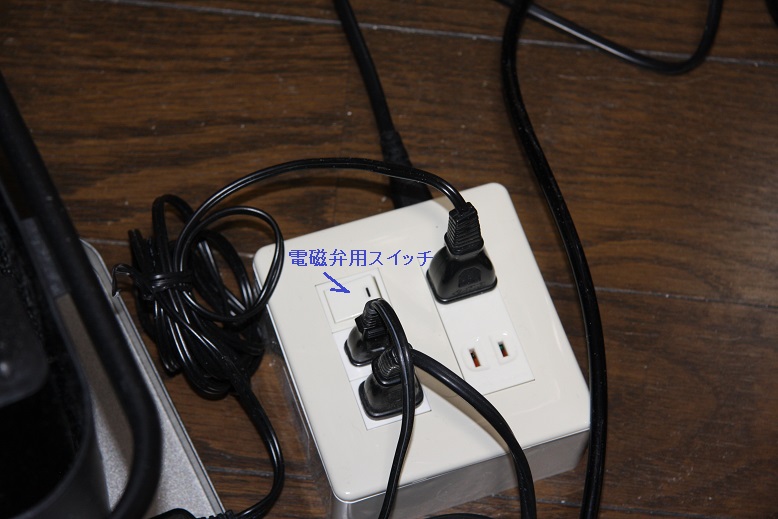

電磁弁用のスイッチをｏｎで、給水開始。
電磁弁用のスイッチをｏｆｆで、給水終了。
本体スイッチをｏｎで再稼働。
テーブルタップには、すべてのソケット、個別のソケットにｏｎ／ｏｆｆできるものがあるが、
同時に二つだけｏｎ／ｏｆｆできるものがなかったので作成した。
庭の水やりの経験しかない者にとって、一滴ももらさず配管する難しさを知らされました。
スイッチＯＮで給水。
いままでの給水作業と比べたら、それはそれは快適です。
湿度も手直し前と同様、正しく制御されています。
