 Arduino nano / nRF24L0 published on 2021/Oct/26

宅配ボックスへの応用
電波到達距離の関係で、実用にはたえなかった。
送信器側だけでも、ポストにリードスイッチを付け利用はできている。

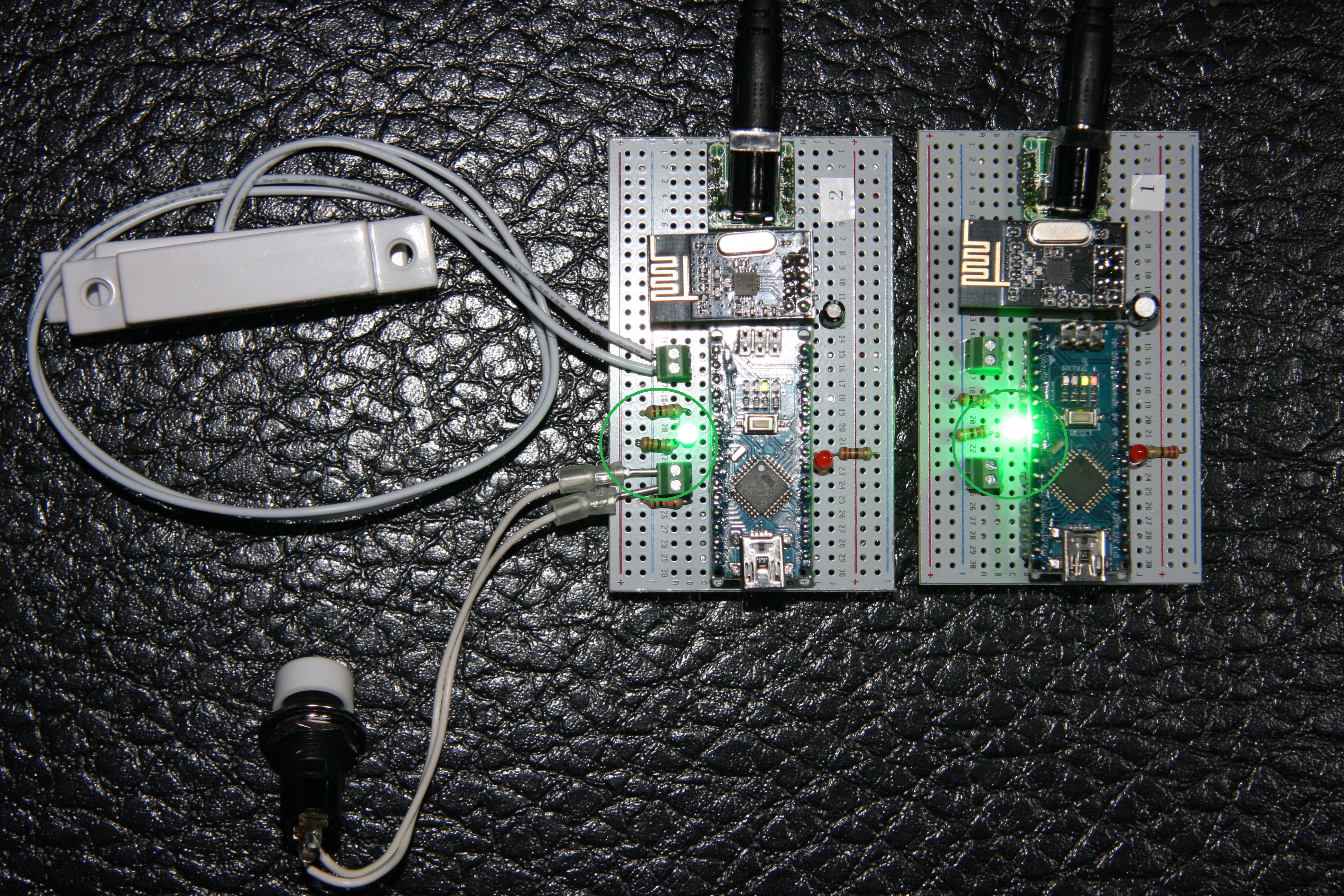

蓋が閉まっているとき(リードスイッチが接しているとき),送信器、受信器ともに緑LEDがON

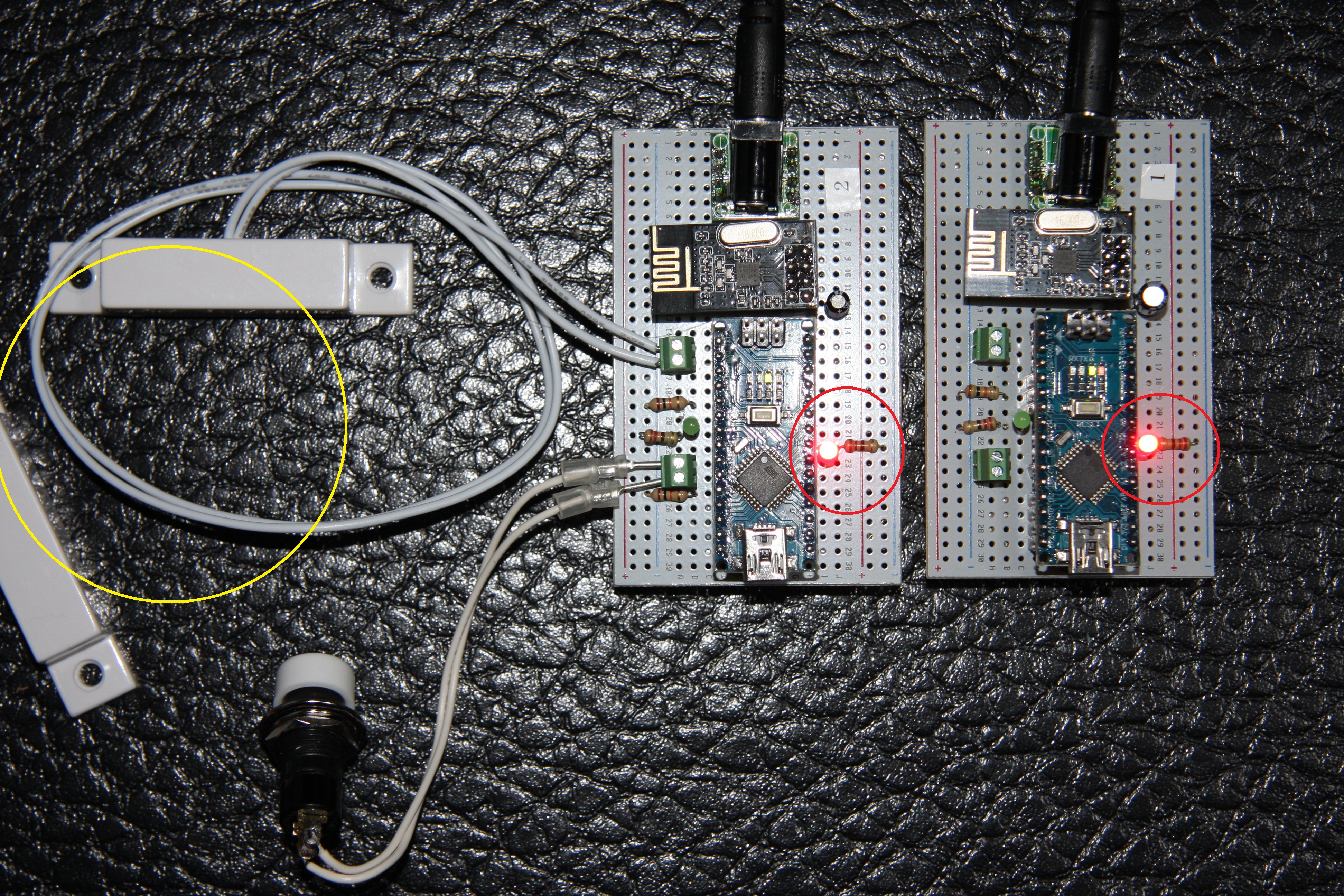

蓋が開いているとき(リードスイッチが離れるたとき),送信器、受信器ともに赤LEDがON






蓋が閉じられたとき(リードスイッチが接している),送信器、受信器ともに緑LEDがON

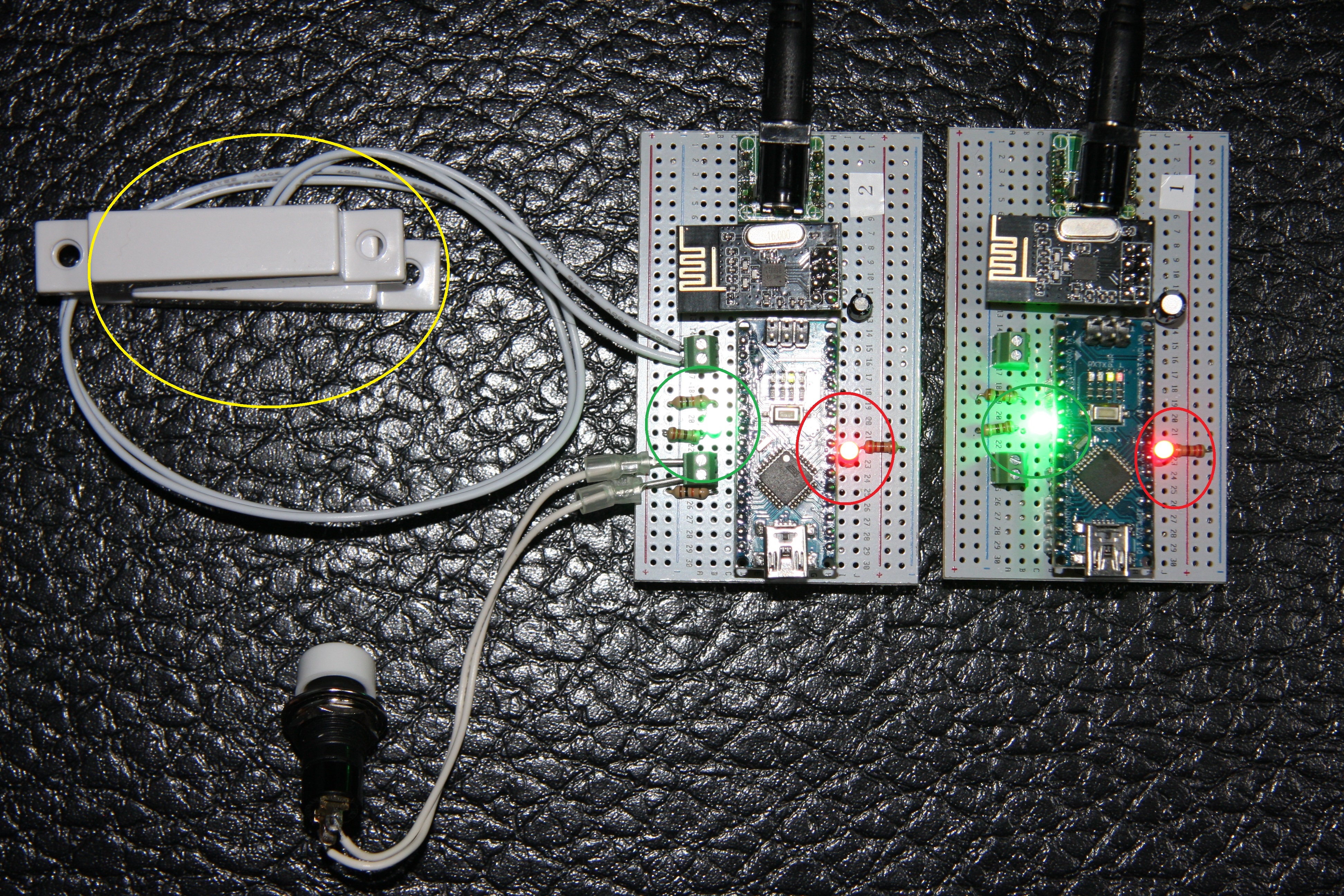

赤色LEDは、蓋が開けられた形跡により、送信器、受信器ともに赤色LEDはONのまま

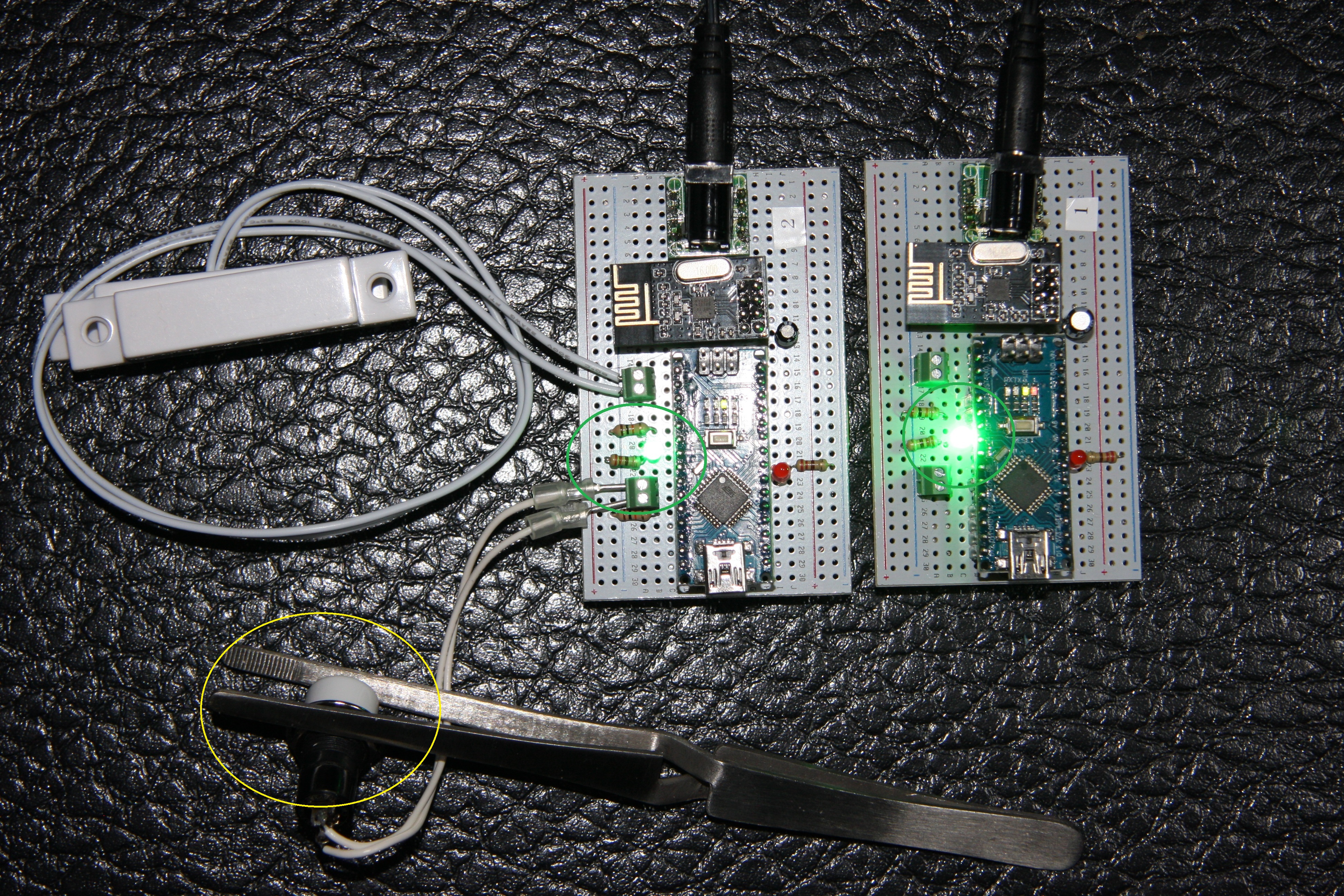

送信側のリセットスイッチを押すことにより、赤LEDはOFF

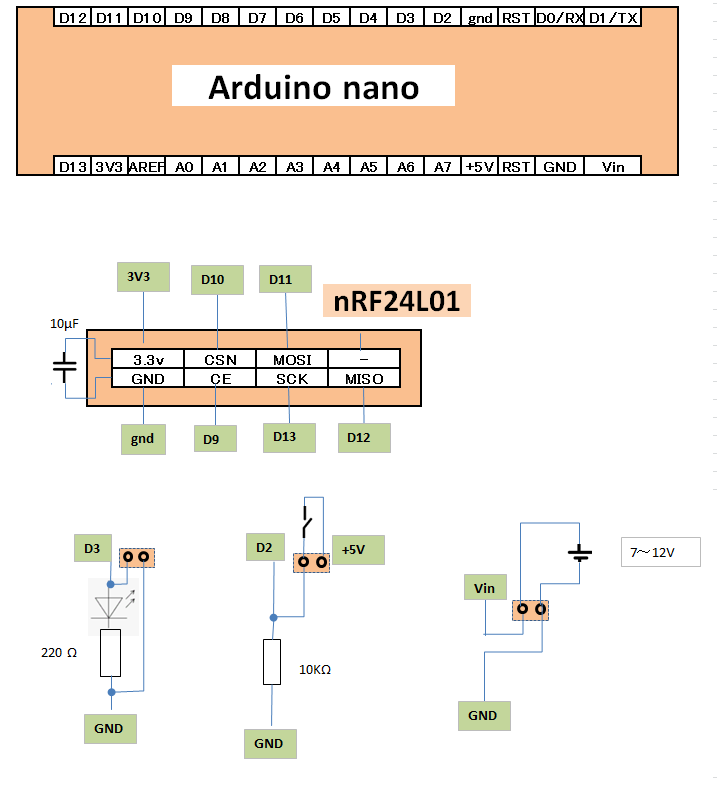

 回路図

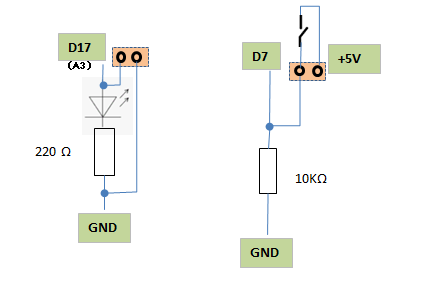

 送信器側:リードスイッチ(D2) リセットボタンスイッチ(D7)
 受信器側:リードスイッチなし  リセットボタンスイッチなし

 IDE code
//skech_oct23a 送信器側コード
#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>
RF24 radio(9, 10); // CE, CSN
const byte address[6] = "00003";
#define btn_on 2
#define btn_rst 7
#define led_g 3
#define led_r 17
boolean button_state = 0;
boolean button_rst_state = 0;
boolean alter = 0;
char text[] = "";
char text_r[] = "";

void setup() {
pinMode(btn_on, INPUT);
pinMode(btn_rst, INPUT);
pinMode(led_g, OUTPUT);
pinMode(led_r, OUTPUT);
Serial.begin(9600);
radio.begin(); //Starting the Wireless communication
radio.openWritingPipe(address); //Setting the address where we will send the data
radio.setPALevel(RF24_PA_MIN); //You can set it as minimum or maximum depending on the distance between the transmitter and receiver.
radio.stopListening(); //This sets the module as transmitter
alter=0;
}

void loop()
{
button_state = digitalRead(btn_on);
button_rst_state = digitalRead(btn_rst);

if (button_rst_state==HIGH){

  alter=0;
}

if (alter == 1){
     digitalWrite(led_r, HIGH);
    if(button_state == HIGH){
     digitalWrite(led_g,HIGH);
     const char text[] = "on";
     radio.write(&text, sizeof(text)); //Sending the message to receiver
     digitalWrite(led_g,HIGH);
    }
     else
    {
      digitalWrite(led_g, LOW);
      const char text[] = "off";
      radio.write(&text, sizeof(text));


     const char text_r[] = "on";
     radio.write(&text_r, sizeof(text_r)); //Sending the message to receiver
    }
}


if(alter ==0){
   if(button_state == HIGH){
      const char text[] = "on";
      radio.write(&text, sizeof(text)); //Sending the message to receiver
      digitalWrite(led_g,HIGH);
      digitalWrite(led_r,LOW);
      const char text_r[] = "off";
      radio.write(&text_r, sizeof(text_r)); //Sending the message to receiver
   }
   else
   {
     digitalWrite(led_g, LOW);
     const char text[] = "off";
     radio.write(&text, sizeof(text)); //Sending the message to receiver

     alter = 1;
   }
}

delay(1000);
}

//-----------------------------------------------------------------------
//skech_oct23b 受信器側コード
#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>
RF24 radio(9, 10); // CE, CSN
const byte address[6] = "00003";
#define led_g 3
#define led_r 17
boolean button_state = 0;
char text[32] = ""; //Saving the incoming data
char text_r[32] = "";

void setup() {
pinMode(led_g, OUTPUT);
pinMode(led_r, OUTPUT);
Serial.begin(9600);
radio.begin();
radio.openReadingPipe(0, address); //Setting the address at which we will receive the data
radio.setPALevel(RF24_PA_MIN); //You can set this as minimum or maximum depending on the distance between the transmitter and receiver.
radio.startListening(); //This sets the module as receiver
}

void loop()
{
while (radio.available()){

   radio.read(&text, sizeof(text)); //Reading the data
   delay(5);
 if(strcmp(text,"on") == 0){
    digitalWrite(led_g, HIGH);
 }
  if(strcmp(text,"off") == 0){
   digitalWrite(led_g, LOW);

  }

  radio.read(&text_r, sizeof(text_r)); //Reading the data
     delay(5);
 if(strcmp(text_r,"on") == 0){
    digitalWrite(led_r, HIGH);
  }

 if(strcmp(text_r,"off") == 0){
  digitalWrite(led_r, LOW);
  }

 }
