Arduino nano / nRF24L01 published on 2021/Oct/16 信号分離の確認するために |
||
|
||

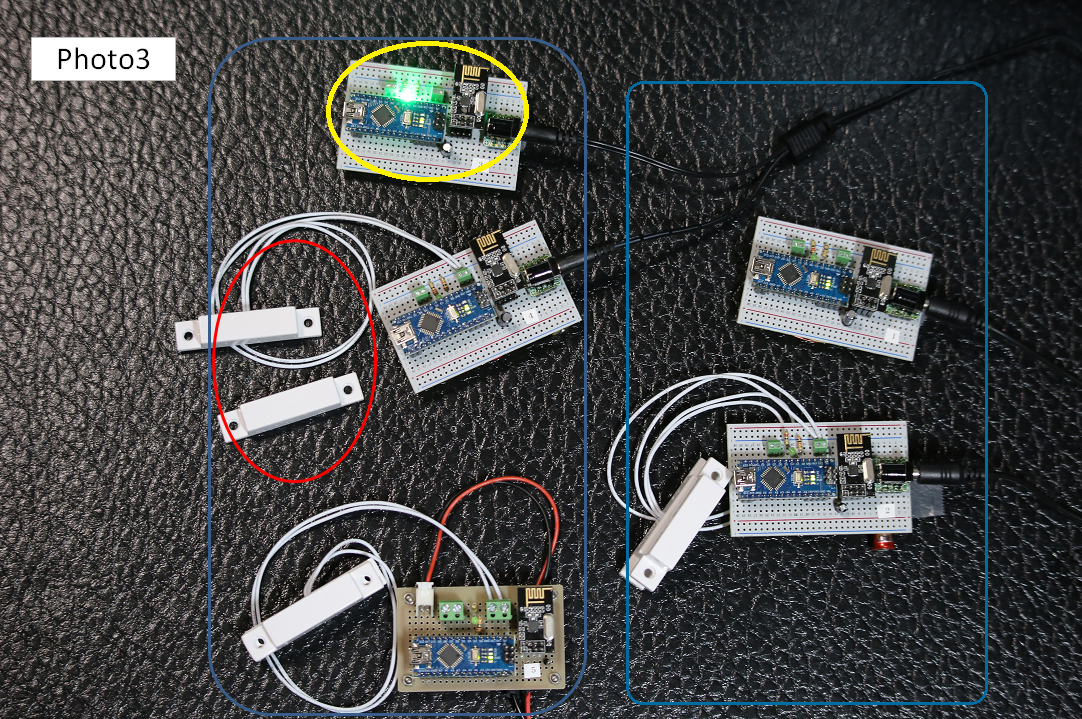

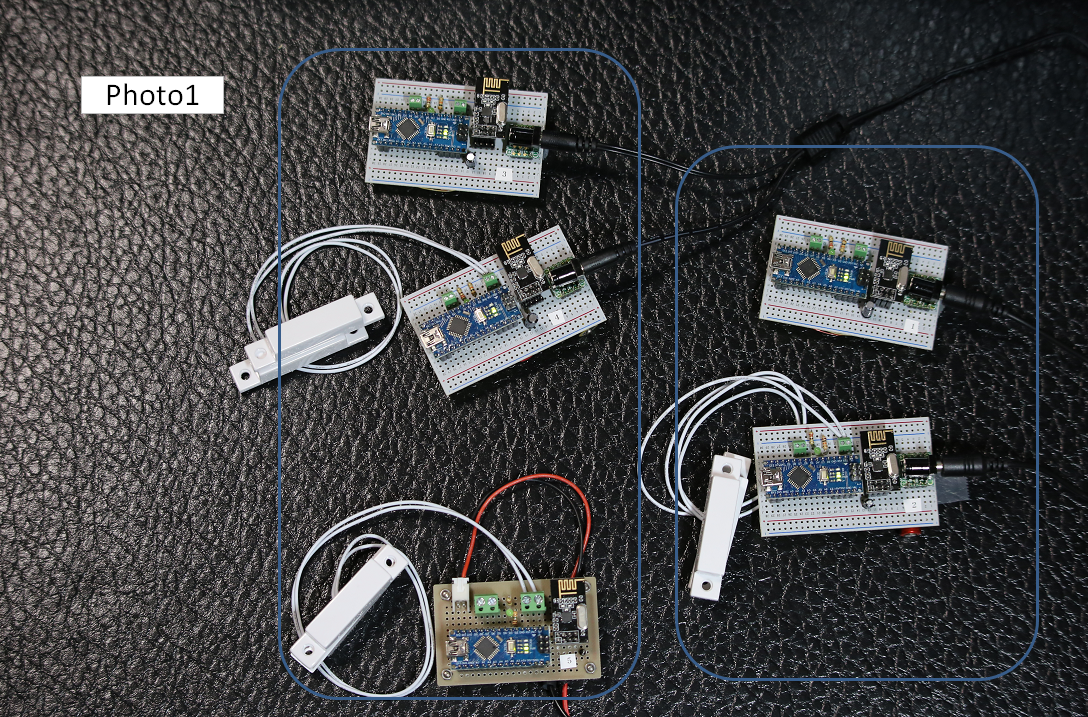

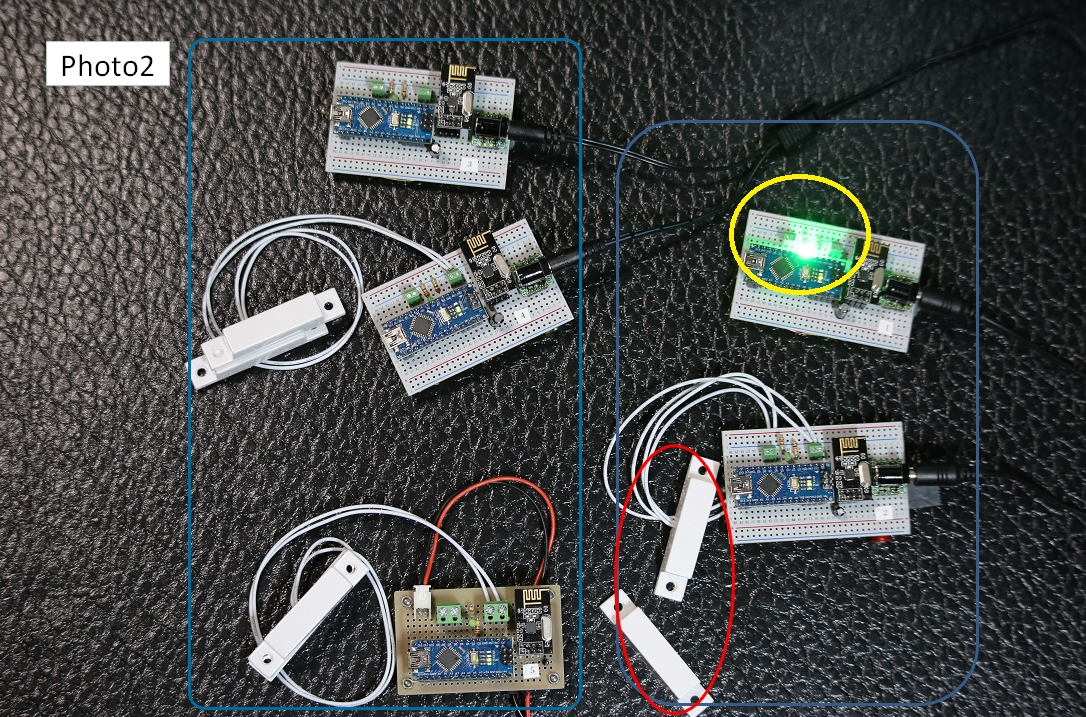

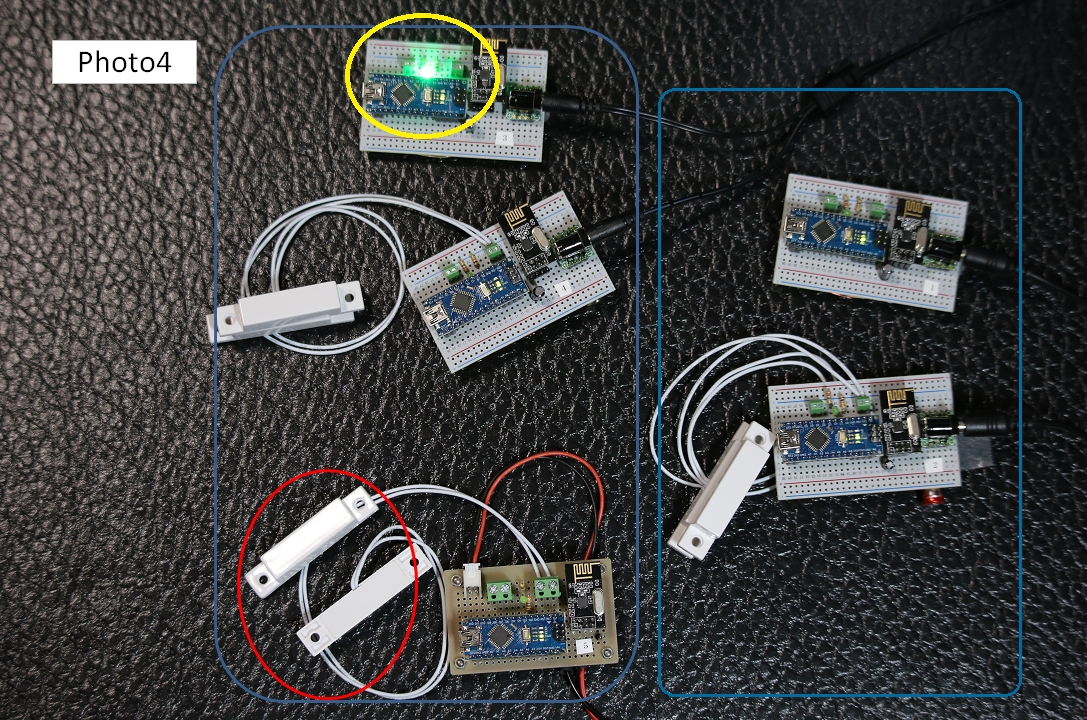

左側の3つの基板が、同じアドレスで、右側の2つ基板が,同じアドレスです 右側(送信器)のリードスイッチがはなれたので、受信器側が点灯しています。 右側の送信器(上側)のリードスイッチがはなれたので、受信器が点灯しています 右側の送信器(下側)のリードスイッチがはなれたので、受信器が点灯しています |
||
|
||
きっかけ | ||

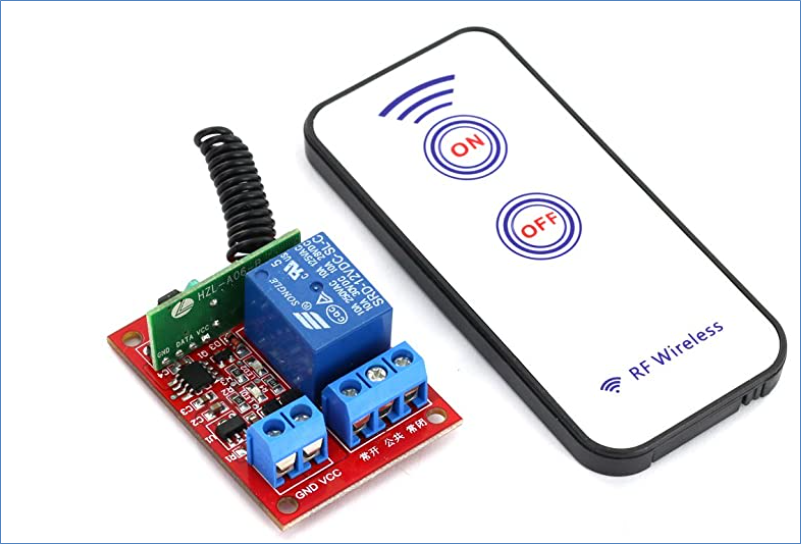

・下記のような無線スイッチは、送信器がボタンスイッチで成形されている。 センサーの出力を送信器に送りたいので、基板タイプの物が、欲しかった。 ・同じものでは、混信のおそれがある。 ・Arduino UNOと比べコンパクトで価格が安い、Arduino nanoを利用したいと思った。 |
||
もがき | ||
・Arduino UNOの例はあるが、nanoの例が、見当たらない。 ・USB ドライバー(CH340)の追加が、必要。 ・nanoには、ATmega328Pと ATmega328P(Old bootloader)の2種ある。 ・textは、送れる。nanoの場合では、buttonStateは、送れない(?)。 buttonState:High → text:"on" ⇒ text:"on" → text:"閉" → led:Low buttonState:Low → text:"off" ⇒ text:"off" → text:"開" → led:High ・nanoには、DCジャックがない。 Vin-GND にdc7~12Vを、供給する。 ・3V3-gndに、10μFを追加。 |
||
結果 | ||
・ArduinoとnRF24L01のペアーを5つ作成した。回路構成はすべて同じである。 ・ 送信器、受信器は、IDEのコードによる。 ・ 送信器1ヶ/受信器1ヶの00001のグループ、送信器1ヶ/受信器2ヶの00002のグループを作成した。 ・リードスイッチが離れるた場合、同じグループ内のLEDが光った。 |
||
|
||

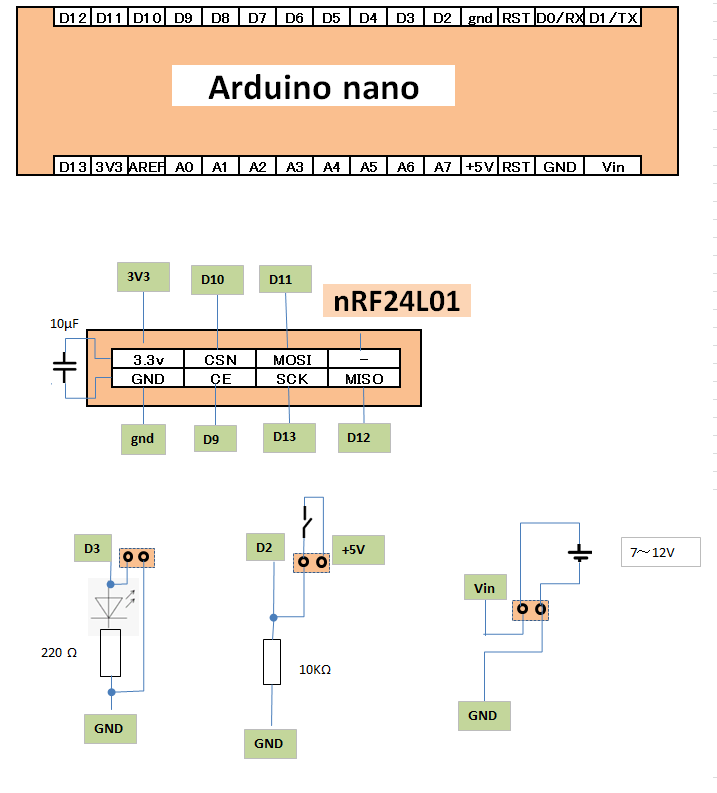

回路図 | ||
|
||
IDE | ||

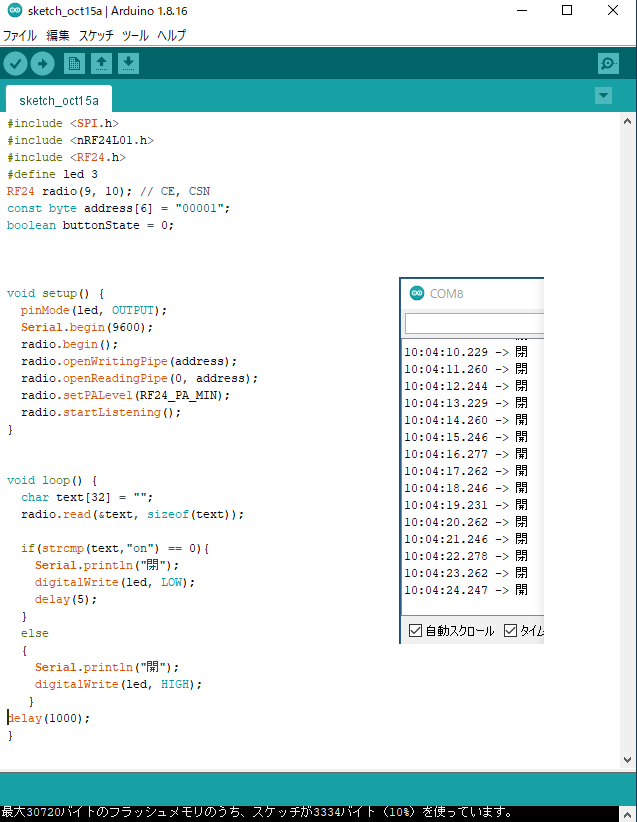

受信器側のコードと実行ログ | ||
|
||

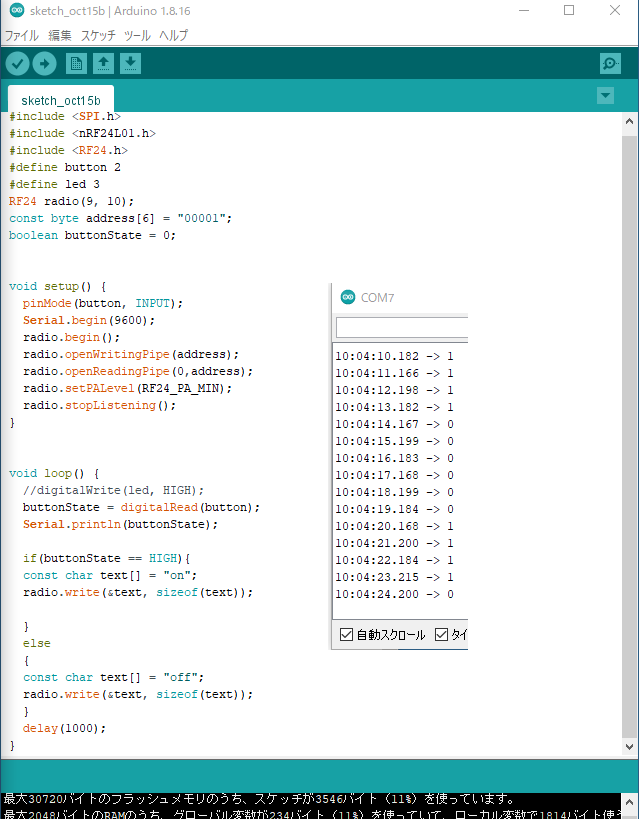

送信器側のコードと実行ログ | ||
